模具定位塊（銷）有哪些類別？其選用、分布、設計原則是什么？

用在成形模的可調式定位中，將定位塊連接在折彎成形塊上，通常定位塊（銷）材質用SK3或SKD11，熱處理58HRC。

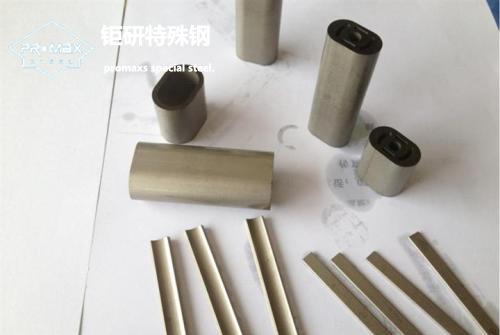

⑴定位塊（銷）分類

① 圓定位銷 適用于圓內孔定位（定位銷直徑為工件上的圓孔直徑減去0.10mm）。

② 異性定位銷 適用異性?xún)?nèi)孔定位，一般做成長方形。

③ 方形定位銷 適用于沖孔兼小折有材料拉料現象時的外形定位，此種方位方式調整較為方便。

⑵定位塊（銷）選用分布、設計

① 材料厚度t≥0.8mm時，精細定位塊以材料邊往外偏0.03mm；t＜0.8mm時精細定位塊以材料邊往料外偏0.02mm。

② 素材為片料的工程片定位，使用固定式與活動式相結合的定位方式。

③ 后續工程必須使用前工程沖出的剪口作為精定位，并避開接刀處。

④ 沖剪模盡量固定式，折彎盡可能用異性且可調式。

⑤ 用內孔定位時應優先選用順序：圓形—方形—異性。

⑥ 各工程須使用相同的基準邊，避免因公差造成產品外形高低差。

⑦ 單邊折彎模易有拉料現象，定位方式需設計成兩邊可調式。

3-30滑塊與斜楔設計有哪些結構形式？主要應用在哪些地方？

⑴A型

適用:中小型滑塊.

加工工藝:

① 在加工滑塊時,為防止尖銳部分劃傷工件,在非工作尖銳之處倒R0.5mm；

② 滑塊固定部分限程槽扣位必須用電火花加工；

③ 滑塊間隙一般為單面+0.02mm，固定部分按圖加工，間隙放在滑動部分上。

⑵B型

適用：位置緊張時用。

適用：位置緊張時常用。

參數說明：

① a為滑塊傾角，越小越好，一般取10°~35°；

② h為滑塊行程，越小越好 h=cos×(L1-L-L2),一般取4~10mm

③ b為滑塊寬度，同時磨b1、b2時，b會變小，h變小；同時磨b3、b4時，b會變大，此種方法可用于修改折彎內線。

s136進口材料⑶C型

適用：用于大型模具。

⑷滑塊應用
